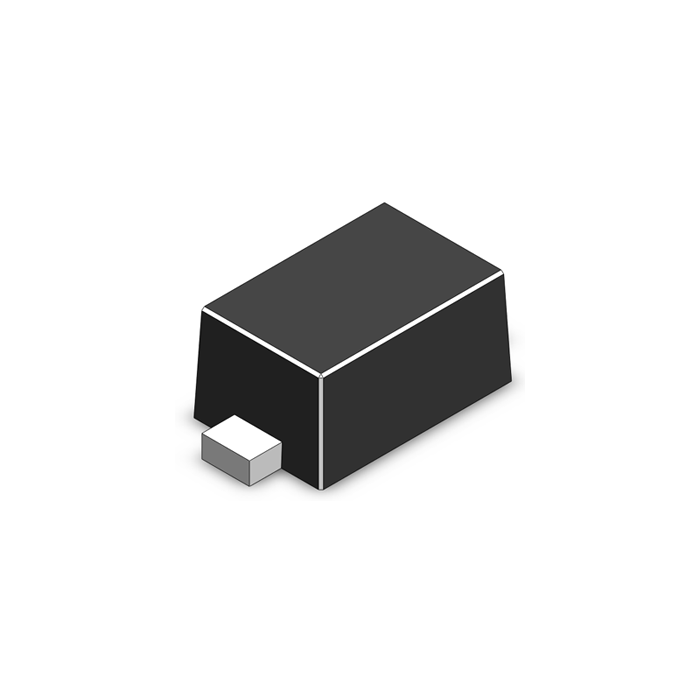

  5. SOD-523系列
Product Name Vr (V) Vbr (V)
(Min.)
Vbr (V)
(Typ.)
Vbr (V)
(Max.)
Vc (V) @1A Vc (V) @ Ipp
Max.
Ipp (A) Ir (μA) Cj (pF)
Min.
Cj (pF)
Typ.
Cj (pF)
Max.
Package Data Sheet
SE03D5S21HZ 3.3 3.6 -- 5.0 7.0(IPP=5A) 10(Typ) 9.0 1.0 -- 13.0 -- SOD-523
SE05D5S01HW 5.0 5.7 7.2 9.0 -- 15.0 4.5 1.0 -- 7.0 12.0 SOD-523
SE05D5L01GZ 5.0 6.5 -- 9.5 -- -- -- 1.0 -- 0.4 -- SOD-523
SE12D5V11GW 12.0 14.1 -- -- -- 25.0 5.0 0.1 -- 55.0 -- SOD-523
SE15D5T11GW 15.0 16.5 -- -- 20.0 23.0(Typ) 4.0 1.0 -- 23.0 -- SOD-523
SE36D5S11GW 36.0 40.0 -- -- -- 60(Typ) 3.0 1.0 -- 16.0 -- SOD-523
