USB (Universal Serial Bus, 通用序列总线)，是目前各式电子产品中使用最广泛接口。也因为它的应用是如此的广泛，使用者对它的使用需求就要求越来越多。其中最直接的要求就是传输速度，从USB1.1的12Mbps、到USB2.0的480Mbps、乃至于最新的USB3.0的4.8Gbps。除了传输速度的要求，另一最普遍的要求就是随插即用、随拔即关。然而这个热插拔动作却也是经常造成电子系统工作异常、甚至造成USB连接端口有组件毁坏的元凶，因为瞬时噪声如静电放电（ESD）就是来至这个热插拔动作。

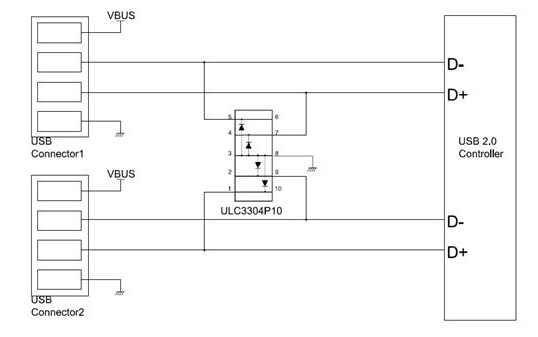

硕凯电子针对USB2.0静电保护方案设计了以下电路防护图，在电路中使用带有防ESD静电功能的TVS管即ESD静电保护二极管，能够有效抑制ESD对电路造成的伤害。推荐使用硕凯电子ESD静电二极管ULC3304P10。 DFN2510P10采用小封装结构，工作电压3.3V，功率达150W，，钳位电压6.5V足够低不会对造成传输数据的损坏。 0.5pF低容值能够保证数据在高速的传输速率下不会产生丢包现象。

ESD静电二极管ULC3304P10工作特性：

1、依据(tp=8/20μs)线路，峰值脉冲功率为150W

2、保护四个高速线

3、低钳位电压

4、符合RoHS

5、IEC61000-4-2(ESD)±30kV(空气),±30kV(接触)

6、IEC61000-4-4(EFT)40A(5/50ηs)

7、IEC61000-4-5(Lightning)10A(8/20μs)

ESD静电二极管ULC3304P10的应用

除了USB2.0端口的静电保护外，ULC3304P10还可以应用在便携式电子产品、USB OTG接口、视频图形卡、笔记本，台式机和服务器、便携式仪器、工业控制、（计算机的）外围设备等等。

想了解更多电路保护方案及浪涌保护器件，可直接进入硕凯电子网站http://www.socay.com/谘询在线客服。
