陶瓷放电管用陶瓷密闭封装，内部由两个或多个带间隙的金属电极，充以惰性气体氩气，氖气构成，当加到两电极端的电压达到使气体放电管内的气体击穿时，气体放电管开始放电，由高阻抗变成低阻抗，使浪涌电压迅速短路至接近零电压，并将过电流释放入地，从而对后续电路起到保护作用。当浪涌电压消失后，陶瓷放电管熄灭恢复到高阻抗状态，等待下一次动作，陶瓷放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压作用。下面介绍由硕凯电子FAE工程师设计的陶瓷气体放电管的应用：AC220V电源防护方案。

一、应用背景

1．全球气候变暖，雷雨天气增多

2．电源雷击损坏后，危害大

3．电源雷击损坏后，维修成本高

4．高浪涌防护设备成为行业趋势

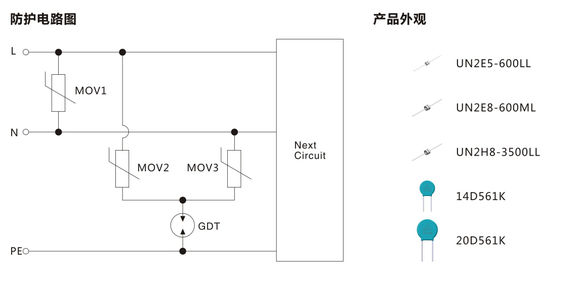

二、防护方案与硕凯器件

陶瓷气体放电管

GDT【UN2E5-600LL】直流标称电压600±20%V，冲击电流（8/20μS）5KA，电容值＜1pF，电阻值＞1GΩ,防护等级为中防护级别

GDT【UN2E8-600ML】直流标称电压600±20%V，冲击电流（8/20μS）10KA，电容值＜1.5pF，电阻值＞1GΩ，防护等级为高防护级别

GDT【UN2H8-3500LL】直流标称电压3500±20%V，冲击电流（8/20μS）5KA，电容值＜1.5pF，电阻值＞1GΩ，为AC1500绝缘耐压

压敏电阻

MOV1/MOV2/MOV3【14D561K】压敏电压（at1mA）：504V-616V，突波电流耐量（8/20μS）：4500A，最大抑制电压（at5A）：925V，防护等级为中防护级别

MOV1/MOV2/MOV3【20D561K】压敏电压（at1mA）：504V-616V，突波电流耐量（8/20μS）：6500A，最大抑制电压（at5A）：925V，防护等级为高防护级别

三、方案应用

1、LED 路灯电源

2、交换机电源

3、空调电源

4、逆变器电源

5、电脑电源

6、电磁炉/电饭煲

7、其它AC94V-AC264V 电源

四、方案说明与注意事项

1、此电源方案满足IEC61000-4-5、GBT17626.5 等浪涌测试标准

2、在差模中，采用钳位性器件MOV，响应时间快，降低L和N线之间的浪涌电压

3、在共模防护中，采用MOV 和GDT 串联到PCB 地或者设备外壳，阻止MOV 的漏电流满足安规要求

4、此电源方案可通过1.2/50-8/20μS 组合波差模、共模6.0KV 浪涌测试

注：在有结缘等级耐压测试AC1500V 要求时，GDT陶瓷放电管建议换成DC3500V电压
