随着移动产品、打印机、PC，DVD、机顶盒(STB)等产品的迅速发展，消费者正要求越来越先进的性能。半导体组件日益趋向小型化、高密度和功能复杂化，特别是像时尚消费电子和便携式产品等对主板面积要求严格的应用很容易受到静电放电的影响。一些采用了深亚微米工艺和甚精细线宽布线的复杂半导体功能电路，对电路瞬变过程的影响更加敏感，将导致上述的问题更加激化。

ESD保护原理

电路保护元件存在几种技术，当选择电路保护元件时，若设计师选择不当的保护器件将只能提供错误的安全概念。电路保护元件的选择应根据所要保护的布线情况、可用的电路板空间以及被保护电路的电特性来决定。此外，了解保护元件的特性知识也非常必要，需要考虑的重要因素之一是器件的钳位电压。所谓钳位电压是在ESD器件里跨在瞬变电压消除器(TVS)上的电压，它是被保护IC的应变电压。

因为利用先进工艺技术制造的IC电路里氧化层比较薄，栅极氧化层更易受到损害。这意味着较高的钳位电压将在被保护IC器件上产生较高的应变电压，并且增加了失效的概率。

很多保护元件都被设计成可吸收大量的能量，由于元件结构或设计上的原因也导致其具有很高的钳位电压。由于变阻器的钳位电压太高，他们不能够提供有效的ESD保护。此外，由于变阻器的高电容他们也不能给高速数据线路提供保护。 TVS二极管正是为解决此问题而产生的，它已成为保护便携电子设备的关键性技术。

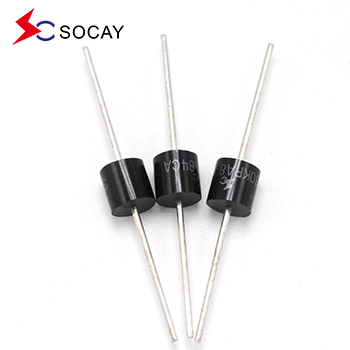

TVS二极管是专门设计用于吸收ESD能量并且保护系统免遭ESD损害的固态元件。如果应用得当，TVS二极管将限制跨在被保护器件上的电压刚好高过额定工作电压，但是却远低于破坏阈值电压。

TVS相关参数

处理瞬时脉冲对器件损害的最好办法是将瞬时电流从敏感器件引开。 TVS二极管在线路板上与被保护线路并联，当瞬时电压超过电路正常工作电压后，TVS二极管便发生雪崩，提供给瞬时电流一个超低电阻通路，其结果是瞬时电流通过二极管被引开，避开被保护器件，并且在电压恢复正常值之前使被保护回路一直保持截止电压。当瞬时脉冲结束以后，TVS二极管自动回复高阻状态，整个回路进入正常电压。许多器件在承受多次冲击后，其参数及性能会发生退化，而只要工作在限定范围内，二极管将不会发生损坏或退化。
