贴片压敏电阻在智能照明中的电路保护应用

2020-08-12

在建设智慧城市的热潮中,户外LED智能路灯已然成为城市实现物联网的标志性品类,集合了节能照明、无线WiFi、充电桩、环境检测、灯杆屏、数据监控、摄像头,依托照明控制平台实现城市基础设施互联。户外LED智能路灯所具备的天然地理位置优势,不仅单是城市的基础电力设施,因其具有的交叉覆盖的特性,已然成为智慧城市建设的一大突破口。户外LED智能路灯这一综合性产品,或将是智慧城市建设中需求量最大的产品品类。同时也为照明产业带来了无限的想象空间。本篇小硕的重点在于详细分析贴片压敏电阻MLV在智能照明中的电路保护应用。


  智慧城市的建设离不开信息技术的进步与发展,特别是以大数据处理、云计算、移动互联网、物联网为代表的新一代信息技术的创新发展。为建设智慧城市提供了有机理的基础,为更好的迎合以人为本的市场需求提供了创新性的技术应用。


面对室内照明走向智能化的趋势,而目前的智能照明主要是利用无线或有线通信技术实现远程控制,仅仅监控着灯具的电参数,却忽视了光参数的监测。智能照明,应是提供人们良好的可见度、舒适愉快的光环境、具备完整的监控功能,同时应结合自身优势向人们提供信息服务。近几年广受重视的电路防护技术,为LED照明在智能化方向上提供了新的创新应用。


1、电路保护现状


    电路保护主要有三种形式:过压保护、过流保护和过温保护。选择适当的电路保护器件是实现高效、可靠的电路保护设计之关键的第一步。电路保护元器件的应用领域极其广泛,除上述领域外,电路保护元器件还应用于轨道交通、通讯设施等领域,广泛的应用领域是电路保护元器件行业增长的重要保障。另一方面,下游应用领域的小型化、集成化趋势,使得产品出现过电压、过电流等故障的概率大幅上升,因此为保障产品的使用安全,需要提高电路保护元器件使用密度;这是电路保护元器件行业增长的另一重要因素。


    随着市场对电路保护器件功能性的认可,电路保护元器件的应用领域一直在增加,除了日常接触到的便携式移动设备、安防设备的静电及雷击浪涌防护外,电路保护元器件还应用于轨道交通、通讯设施等领域。


2、电路保护器件防护应用对比




陶瓷气体放电管应用:陶瓷气体放电管是防雷保护设备中应用最广泛的开关器件,浪涌电流大,可达20KA、40KA、50KA 、60KA、100KA、150KA或达到更高,极间电容低最低1pF);绝缘阻值可达10G,击穿电压分散性较大。可在通信产品、防雷器、特殊电源、通讯线路、通讯配线架、保安单元、安防产品等产品中起到防雷保护作用。


瞬态抑制二极管应用:TVS广泛应用于半导体及敏感器件的保护,通常用于二级电源和信号电路的保护,以及防静电等。目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表(电度表)、RS232/422/423/485、 I/O、LAN、ISDN 、 ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。


ESD静电二极管应用:静电保护元件被广泛应用于HDMI接口、便携式视频设备、LCD等离子电视、USB2.0和USB3.0接口、GPS系统、便携设备(PDA、DSC、蓝牙)、打印机接口、卫星接收器、DVI、天线等进而改善对敏感电子元件的保护。


自恢复保险丝应用:自恢复保险丝是具有自动恢复功能的过流保护器件,利用能量动态平衡的原理进行工作。 PPTC元件广泛应用于计算机及其外部设备、移动电话、电池组、远程通讯和网络装备、变压器、工业控制设备、汽车及其它电子产品中,起到过电流或过温保护作用。


压敏电阻应用:压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值,从而实现对后级电路的保护。产品主要用在交/直流电源电路及各类低频信号、控制电路板及相关的防雷模块上做浪涌保护。

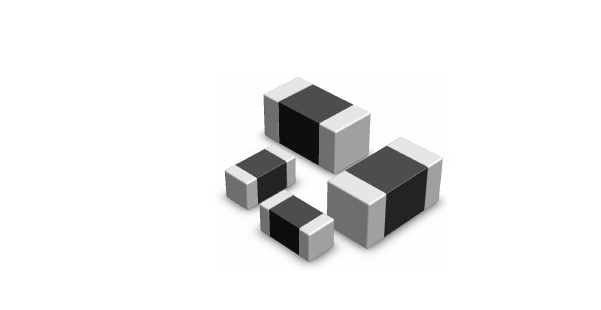

贴片压敏电阻应用:贴片压敏电阻由于其体积小,越来越广泛应用于一些手持设备和小型化的电子设备。用于保护元件和电路,防止在电源供应、控制和信号线产生的ESD。贴片压敏电阻的应用根据电容值可分为低电容应用和正常电容应用:


1、低电容产品应用,如HDMI/DVI/USB高速信号线,IEEE 1394端口等。


2、正常电容产品应用,如在主板上的I/O端口(RS232,USB,PS2,VGA,音频)和笔记本电脑,机顶盒,MP3播放器,DVD播放器,以及对接系统等。


半导体放电管应用:半导体过压保护器是根据可控矽原理采用离子注入技术生产的一种新型保护器件,半导体放电管其应用范围广泛,可用于调制解调器、传真机、PBX系统、电话、POS系统、模拟和数字卡等。由于其浪涌通流能力较同尺寸的TVS管强,可在无源电路中代替TVS管使用。


玻璃放电管应用:玻璃放电管主要应用于有线电视,铁路通信,安防等设备中,以防止设备受过压冲击和雷电闪击而损坏。主要用于防止浪涌电流或者过电压对设备造成损坏。


3、贴片压敏电阻有效作用于智能照明


当节能降耗成为LED照明市场核心竞争力的同时,在“绿色建筑”建设过程中,智能照明系统所带来的效果非常显著。使得照明系统工作在全自动状态,系统按预先设定以及各种传感节点的基本状态进行工作,这些状态会按设定的时间、环境进行相互自动切换。


如同前面所述,户外LED智能路灯是利用路灯控制平台实现建设智慧城市,同样可以采用智能照明控制平台管理室内环境下的信息处理技术。近几年广受重视的电路防护技术,为LED照明在智能化方向上提高了更高等级的电路防护。通过与压敏电阻相比,贴片压敏主要用来作为低压产品的过压保护或者ESD防静电。使用在ESD静电防护上的贴片压敏电阻,特别是信号线的ESD防护需要注意其寄生电容的大小。它的基本特性是电流一电压关系的非线性。当加在它两端的电压低于某个阀电压,即“压敏电压”时,它的电阻值极大,为兆欧级;而当加在它两端的电压超过压敏电压后,电阻值随电压的增高急速下降,可小到欧姆级、毫欧姆级。


贴片压敏电阻作用于智能照明产品中是以提高电路防护等级,将防护效能最大化作为着力点。贴片压敏电阻由于其体积小,越来越广泛应用于一些手持设备和小型化的电子设备。用于保护元件和电路,防止在电源供应、控制和信号线产生的ESD。基于贴片压敏电阻小封装、高性能的安全可靠性防护方案设计,可以实现更优化、更高精度、更稳定、成本更低的解决方案。
