手机静电放电可能导致的问题

ESD静电放电抗扰度测试中出现的问题主要表现在以下几个方面。首先是手机通话中断；其次是ESD静电放电导致手机部分功能失效，但静电放电过程结束后或者重新启动手机之后失效的功能可以恢复。这些现象可能为：屏幕显示异常，如屏幕显示呈白色，出现条纹、显示出现乱码、显示模煳等；通话效果出现问题，如啸叫声或者声音消失；按键功能或者触摸屏功能丧失；软件出现误告警，如在并没有出现插拔充电器的情况下频繁提示“充电已连接、充电器已移除”。然后是手机自动关机或者重新启动现象。这个问题既可能发生在通话过程中，也可能发生在待机过程中。最后原因是静电放电导致手机失效或损坏。由于部分器件损坏，手机的一些功能在重新启动后仍无法恢复，如摄像头功能；自动关机后无法再次开机的情况情况；与充电器连接的情况下进行测试时，充电器也可能出现失效、损坏甚至爆炸等问题。

手机静电放电问题的解决方案

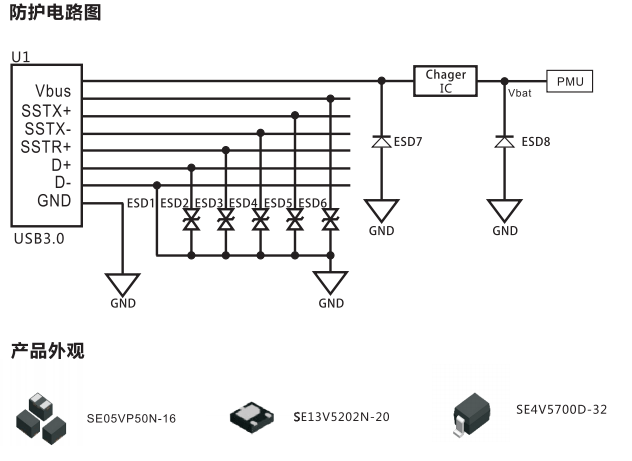

在设计手机电路时，采用静电敏感度等级高的器件，合理布置器件及引线之间的位置，在PCB电路中添加高效的静电保护元件都是解决静电放电干扰问题的有效措施。静电放电电路保护器件供应商硕凯电子以手机USB端口静电放电保护为例，为大家介绍一种高可靠性ESD静电二极管的应用：

USB Vbus端使用一颗小体积大功率ESD器件，可以通过承受300V以上浪涌冲击（IEC 61000-4-5 1.2/50us-8/20us）

USB Vbus端ESD最大工作电压13.5V可以满足不同标准高压快速充电技术

Vbat端再使用一颗小体积大功率ESD，工作电压4.5V，作二次防护

其他高速差分通讯线路ESD保护，采用低极间电容0.35pF，可以满足高速通讯传输

硕凯器件：静电二极管

ESD1~6：【SEO5VP50N-16】 Vwm：5V；结电容（f=1MHz）：0.35pF；防静电能力（接触/空气）：8KV/15KV；

ESD7：【SE13V5202N-20】Vwm：13.5V；结电容（f=1MHz）：2000pF；防静电能力（接触/空气）：30KV/30KV；

ESD8：【SE4V5700D-32】Vwm：4.5V；结电容（f=1MHz）：70pF；防静电能力（接触/空气）：30KV/30KV；

为手机PCB电路进行静电保护设计还不够，在正式上线投入生产前，需在满足IEC610000-4-2：2004 / GB/T 2147.2-2008测试标准的条件下通过静电ESD抗干扰测试。硕凯电子EMC实验室可免费提供设备及产地进行测试，为您提供高可靠性高性价比的手机ESD静电放电保护设计，从方案设计，保护器件挑选，静电保护方案测试及整改等一站式服务。了解更多静电放电保护方案，请直接进入硕凯电子网址咨询在线客服http://www.socay.com/。
