  4. 利用GDT管和压敏电阻的AC220V电源防护方案

利用GDT管和压敏电阻的AC220V电源防护方案

2020-08-19

夏季是雷击现象多发的时期,硕凯电子作为防雷保护专家,经常要帮助客户设计防雷电路,针对雷击现象的电路设计要求我们分析具体的防雷需求并结合实际选择合适的器件,设计方案从而达到防雷的目的。



一、应用背景

1.全球气候变暖,雷雨天气增多

2.电源雷击损坏后,危害大

3.电源雷击损坏后,维修成本高

4.高浪涌防护设备成为行业趋势

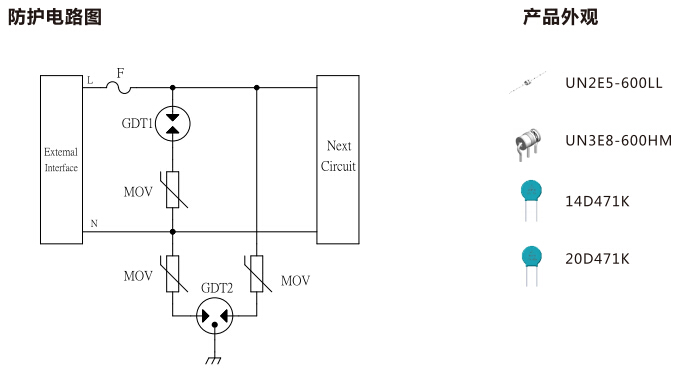

二、防护方案与硕凯器件


陶瓷气体放电管

GDT【UN2E5-600LL】直流标称电压600±20%V,冲击电流(8/20μS)5KA,电容值<1pF,电阻值>1GΩ,防护等级为中防护级别

GDT【UN3E8-600HM】直流标称电压600±20%V,冲击电流(8/20μS)20KA,电容值<1.5pF,电阻值>1GΩ,防护等级为高防护级别

压敏电阻

MOV1/MOV2/MOV3【14D471K】压敏电压(at1mA):423V-517V,突波电流耐量(8/20μS):4500A,最大抑制电压(at5A):775V,防护等级为中防护级别

MOV1/MOV2/MOV3【20D471K】压敏电压(at1mA):423V-517V,突波电流耐量(8/20μS):6500A,最大抑制电压(at5A):775V,防护等级为高防护级别

三、方案应用

1、LED 路灯电源

2、交换机电源

3、空调电源

4、逆变器电源

5、电脑电源

6、电磁炉/电饭煲

7、其它AC94V-AC264V 电源

四、方案说明与注意事项

1、此电源方案满足IEC61000-4-5、GBT17626.5 等浪涌测试标准

2、在差模保护中,GDT与MOV搭配使用,可延长MOV使用寿命


3、在共模保护中,GDT与MOV搭配使用,阻止MOV的漏电流流到设备外壳,满足安规要求

4、此电源方案可通过1.2/50μS-8/20μS 组合波差模、共模浪涌测试
